一、回轉式格柵除污機概述與用途

　　回轉式格柵除污機主要用于大型取水構筑物的進水口、污水處理廠進水口、污水及雨水的提升泵站等處，以截留和清除水中的大塊漂浮物確保水泵及其他設備的正常運行。泵站水中的垃圾一般較大一般采用強度更高的齒耙管不銹鋼齒耙形式的回轉格柵。

二、回轉式格柵除污機主要特點

　　1.整機結構緊湊、運轉平穩、維修方便。

　　2.操作簡單、可實現自動連續運行可點動間斷運行。

　　3.設有啟動緩沖卸料機構，卸料自動、干凈。

　　4.水下部先用優質不銹鋼材料制作、耐腐蝕性好、使用壽命長。

　　5.設有過載保護裝置，保護設備安全運行。

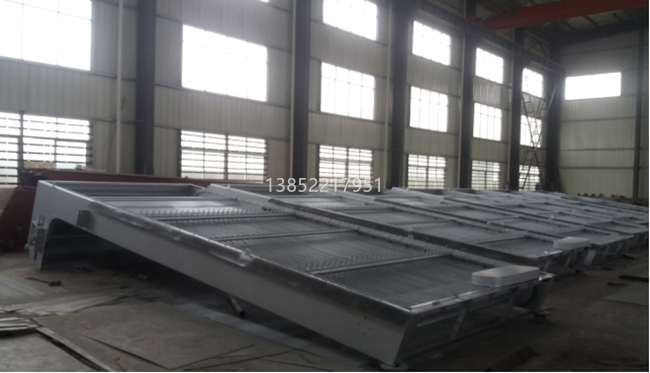

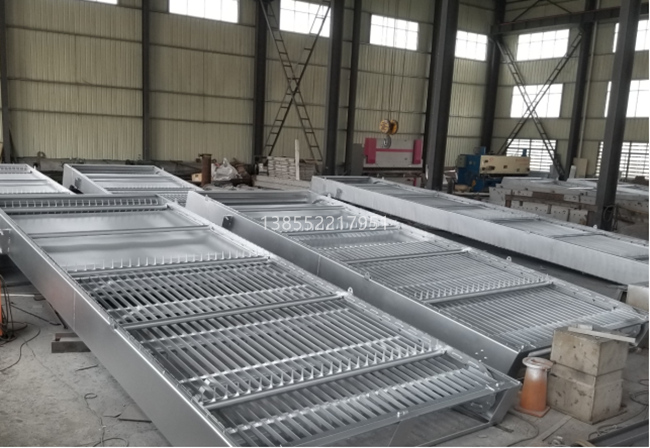

三、回轉式格柵除污機產品圖片

四、回轉式格柵除污機型號列表參數

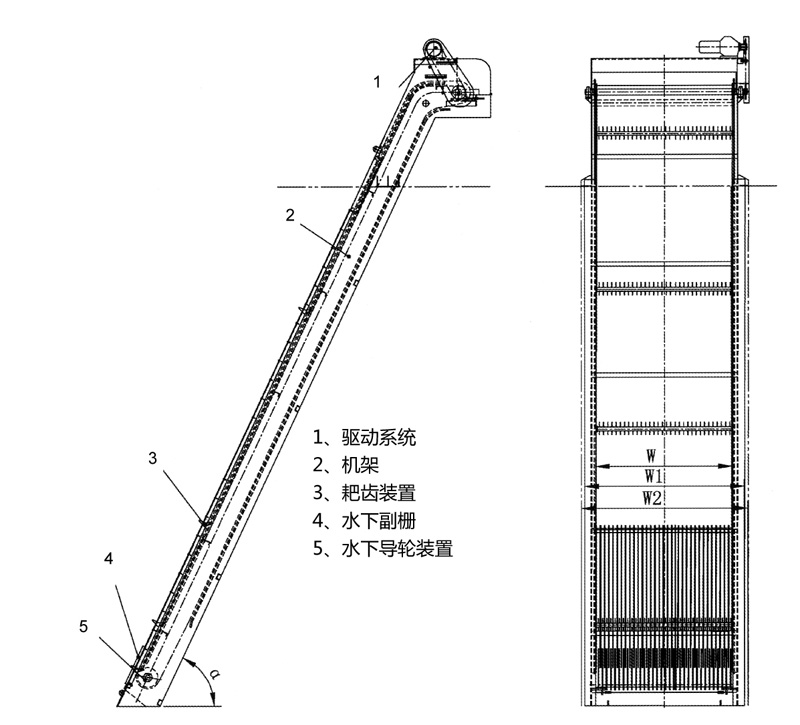

五、回轉式格柵除污機結構與原理

　　本設備斜置于污水通道中，與地面形成一定的斜角，柵角與機架固定為一，柵條用于攔截污水中的污物，機架兩側設有鏈條導軌，用于支撐傳動鏈條、傳動;鏈條間固定數組除污耙，耙齒伸入柵條縫隙之中;由驅動電機帶動減速機，減速機帶動鏈條做回轉運動，通過鏈條的回轉帶動除污耙完成除渣動作。該設備主要由格柵傳動裝置、機架、除污耙、撇渣裝置、電器控制等部分組成。

　　回轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉式格柵鏈，在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。

　　耙齒鏈運轉到設備的上部時，有梅花輪和彎軌的導向，使每組耙齒之間產生相對的自清運動，絕大部分固體物質在重力作用下自由落下，另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。

　　按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇，當耙齒把流體中的固態懸浮物以及漂浮物分離后可以水流暢通流過，整個過程可以是連續的，也可以是間歇的。

　　機械格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理設備，是以固液分離為目的的機械過濾裝置，機械格柵設備的電機、減速機驅動機構安裝在機架頂板上，通過減速機上的鏈輪帶動耙齒鏈牽引機構的主鏈輪旋轉，從而帶動安裝在兩牽引鏈條之間的耙齒一起回轉，從動鏈輪的作用是張緊耙齒鏈，其安裝在機架尾部，由安裝耙齒的鏈條牽引回轉。

六、回轉式格柵制除污機結構說明

　?。?）機架：采用兩塊不銹鋼墻板與許多不銹鋼型鋼拼裝焊接制作而成，具有足夠的剛度和強度，能承受柵前柵后的水位差，設備不變形，且運行可靠，機架內兩側設有導軌，機架外兩側與格柵井之間留的間隙，通過機架兩側橡膠板來防止垃圾通過，讓雨污水全部流經格柵，并在水渠兩側無死角，機架外側設置了地腳支座與預埋鋼板現場焊接，并固定在混凝土渠道上，以后如需起吊分離機只須拆下支座與機架間的螺栓即可，便于拆裝、維修簡單方便，機架上設置了護罩。機架與護罩為連續焊接，防止污水向外漏出。

　?。?）耙柵系統：耙柵系統主要由一組組獨特的尼龍耙齒與不銹鋼傳動軸和不銹鋼擋污板經不銹鋼卡環固定而成，耙齒表面光潔度高，污物不沾附，其結構形式能使卸污干凈，回程耙不粘附污物，同時尼龍耙齒承載能力強，幾乎不損壞，使用壽命長。

　　（3）驅動裝置：驅動裝置位于機架的頂部，與固液分離機成為一體，它由減速機與鏈傳動組成，減速機、電機采用博德，電機電源380V、3相、50HZ,電機額定功率比分離機實耗功率大10%，電機防護等級為IP65，絕緣等級F級，驅動裝置和鏈傳動裝置設有不銹鋼防護罩殼可方便維修檢查，適合戶外型。

　　（4）主動裝置：主動輪裝置主要為兩個主動輪與一支主動軸等組成，主動輪的齒距與鏈條的節距相配。

　　（5）張緊裝置：設備在機架外兩側需各設置一套張緊裝置，張緊裝置采用螺桿式，當傳動鏈過分松弛時便可以調節傳動鏈的張緊程度。

　?。?）導向裝置：回轉式固液分離機的導向裝置由4組導向輪組成，分別裝配于機架兩側的上部和下部，主要作用是改變分離機齒耙的運行方向。

　?。?）牽引鏈：牽引鏈為板式滾子鏈，采用不銹鋼鏈板和不銹鋼滾子組裝而成，牽引鏈條形成封閉式，防止雜物卡死需設置防脫鏈裝置。

　?。?）卸渣裝置：回轉式固液分離機需設置有效的卸渣裝置，使柵渣順利、干凈、準確的從機耙上卸到螺旋輸送機設備中；耙齒的柵渣清除機構動作靈活，如此往復的運動每一次刮渣干凈。

　?。?）銘牌：每臺設備都需配備一塊金屬銘牌，其上標明設備名稱、型號、規格、技術參數、出廠日期、出廠編號、制造廠名稱等。

　?。?0）過載保護：設備設置了機械保護與電氣保護雙重保護。

　?、贆C械保護：在傳動鏈輪中需設置安全銷，能在過載情況下瞬間切斷動力輸出，預防傳動部件損壞。

　?、陔姎獗Ｗo： 設置熱過載保護，設備出現故障后能有效地保護電機不被燒壞。

　　（11）電氣裝置：

　?、匐姎饪刂乒駷榭梢曤p層門結構防雨戶外型控制柜，防護等級IP55以上，外殼采用不銹鋼制作。其外形及門鎖設計按指定式樣供貨，每只戶外型控制柜都有兩層門，外層為可視玻璃門并有密封墊，內層門上設有設備起動、停機按鈕；運行、停機事故信號燈，信號燈采用節能型；就地-O-遠程控制選擇開關及急停按鈕。在電控箱內設有電動機保護器、起動器及輔助繼電器、PLC控制的輸入接口、輸出給PLC的運行、自動、事故狀態信號的接口和電纜通道及接線端子。

　?、陔姎饪刂乒窬哂惺謩印⒆詣?、手動自動切換、急停、切斷、報警、遠控等功能。還具有短路保護、熱過載保護、缺相保護、過電流保護、緊急停車保護及接地保護等一些措施并實現故障時保護性自動停機。控制：手動：通過電箱上操作按鈕現場控制。自動：通過調節時間來自動控制分離機的工作周期。遠控：通過PLC接口由中控室自動控制。

　　③控制箱內主要電氣元件采用西門子或施耐德公司的產品。

　　④控制柜具有提供向集中控制室輸送設備工作運行狀態信號、手自動控制方式狀態信號、故障報警狀態信號的無源觸點，并預留該設備獨立的自動控制接口，可接受遠程控制信號，實現遠程控制，當固液分離機發生過載等故障時，能向控制中心發出報警信號并停機。
